Vertikalni Miling Glavu na prodaju (18.220)

Stanje: veoma dobro (polovno), 1. korišćena, delimično renovirana vertikalna glava za glodanje sa velikim izbacajem Pogodna za bušilice proizvođača PAMA (poreklom iz Italije) ili drugih proizvođača Ležište vretena SK 50 Izbacaj 660 mm Dimenzija prirubnice 465 x 440 mm Unutrašnji prečnik 294 mm Raspon brzine do oko 1.500 obrtaja u minuti Maksimalna pogonska snaga oko 22 kW Dimenzije D x Š x V 750 x 440 x 465 mm Dsdpfx Asz Euydohaocn Težina 240 kg Dodatna oprema / Posebne karakteristike: • 1 rotirajuća osa (levo/desno) • Kontinuirano podešavanje ugla, ručno • 4 fiksne tačke indeksiranja, svaka 90° sa prstenastim klinovima • Stezna glava za alat sa steznom šipkom • Za naknadnu ugradnju na konvencionalne, NC ili CNC glodalice ili bušilice bilo koje vrste, može se naginjati levo-desno, ručno stezanje, … Obavljena je sledeća delimična renovacija: - Brušenje ležišta alata SK 50 na vretenu za glodanje - Zamena ležajeva vretena za glodanje - Novi zaptivni prstenovi vratila Siegfried Volz Werkzeugmaschinen Rüschebrinkstr. 151-153 DE - 44143 Dortmund - Wambel / Nemačka

Stanje: spreman za upotrebu (polovno), Godina proizvodnje: 1979, VTL BERTHIEZ (Francuska) TM 500 SP Model: TM500 8P Godina proizvodnje: 1979 Prečnik stezne glave: 6300 mm Dcedsx Dbydspfx Ahaon Maks. prečnik obrade: 15000 mm Maksimalna visina obratka: 4000 mm Hod ruke: 3600 mm Snaga glavnog motora: 100 kW Maksimalna težina obratka: 80 t Presek bočnog nosača alata: 360x360 mm Hod bočnog nosača alata: 2500 mm Težina mašine cca 230 tona Dostupan video Dostupne glave za glodanje i izvođenje zubaca

Stanje: veoma dobro (polovno), Vertikalna glava MWM Ruhla SK 40 Hod pinole 80 mm Prečnik prirubnice za pričvršćivanje 180 mm Kružni razmak rupa 135 mm Četiri montažne rupe prečnika 15 mm Prečnik centrirajućeg osa 75 mm Visina 500 mm Širina 190 mm Dubina 250 mm Težina 50,5 kg Dcedpfx Aozdub Ijhaon

Stanje: polovno, Godina proizvodnje: 1996, 1996 Comec FO / OM Glava bušilica, horizontalna, vertikalna i dvostruko završena - 2 horizontalne glave Dcsdpfx Aouqbh Ushasn - 2 vertikalne glave - 1 glava glava

Stanje: novo, 1 potpuno nova vertikalna glava za frezovanje od 90° za naknadnu ugradnju na konvencionalne, NC ili CNC frezerske mašine ili bušilice svih vrsta, sa mogućnošću nagiba ulevo/udesno, sa ručnim zatezanjem stezne glave. Tehnički podaci: Nosiva osovina: ISO 50 Nominalna snaga pogona: 22 kW Maksimalna brzina: 3000 o/min Izbacaj: 350 mm Prihvat centrirajućeg čunja: Ø 180 mm Spoljašnji prečnik montažne površine: Ø 306 mm Dcodpfx Ahsz Dqx Teaen Visina glave: 441 mm Težina: 115 kg Dodatna oprema / Posebne karakteristike: • Ručna stezna glava za alat • Glavna osovina i svi ležajevi i elementi su izrađeni od hrom-nikla, koji je podvrgnut procesu kaljenja i popuštanja • 1 rotirajuća osa (levo/desno) • Brušeni zupčanici • Kotrljajući ležajevi glavne osovine su izrađeni od konusnih, visoko preciznih valjaka • Stezna glava za alat sa zateznom šipkom Rok isporuke: približno 12-14 nedelja, nakon prijema narudžbine Siegfried Volz Werkzeugmaschinen Rüschebrinkstr. 151-153 DE - 44143 Dortmund - Wambel / Nemačka

Stanje: polovno, Pribor za npr. klupu za bušenje BFT 130 Glava vretena i ugao okretanja mogu se okretati za 360 ° oko sopstvenih osa Dva okretna aviona postavljeni uglovi mogu se čitati na obodnim skalama Brzina maks. 600 o / min. Konus vretena ISO 50 Težina cca. 270kg uklj. konektor za pogon SK 50 Pinoler / glava Dsdpfxeu Nlgyj Ahascn *

Stanje: veoma dobro (polovno), Godina proizvodnje: 1989, Tip: EDU / 80 DR EK ICH FQW / FQS Q ApW/Q ApSS Broj: 1824/1989 Snimak: SK 50 Udarna oblast W x H: 480 x 460 mm Razmak između rupa W x H: 425 x 415 mm Dcsdpfxjh Ar Tys Ahajn Prečnik zupčanika unutra / spolja: 75 / 100 mm Raspon brzine: 18 do 2.800 rpm Stanje: veoma dobro Težina: 280 kg Dimenzije: 560 x 410 x 1.000 mm

Stanje: polovno, VERTIKALNA GLAVA ZA GLODALICU Pribor za glodalicu Fritz Heckert FSS 400 - Težina: 285 kg - Dimenzije (DxŠxV): 550 x 500 x 550 mm - Zakretanje 90° desno / levo - Površina za stezanje: 500 x 400 mm - Prihvat: SK 45 - Prirubnica D=260 mm Dodpfxjv U I Sls Ahaocn Montaža: broj rupa 4, veličina D=17,5 mm Razmak rupa: širina 465 mm, visina 330 mm

Stanje: polovno, Glodalica za utore, glodalica za mašinu DECKEL tip FP 1 Fabrički broj: 21948 Širina vodilice „lastin rep”: oko 74 - 88 mm Visina vodilice „lastin rep”: oko 14,5 mm Dužina vodilice „lastin rep”: 285 mm Udaljenost od prednje ivice vodilice „lastin rep” do sredine zupčanika: oko 200 mm Hod: maks. 80 mm Broj hodova: maks. 475 dvostrukih hodova/min. Nosač alata: četvorougaoni, 16 x 16 mm sa steznom pločom - Veličina hoda se podešava pomoću ekscentričnog mehanizma - Pogon od mašinskog menjača, unutar vodilice „lastin rep” (kao kod standardne vertikalne glodalice) - Ova glodalica za utore se umeće u vodilicu „lastin rep” umesto standardne vertikalne glodalice (montaža umesto vertikalne glodalice, glodalice) - Pogonski zupčanik u glodalici za utore, 39 zuba, širina zupčanika 15 mm, verovatno 15° ugao zahvata - Glodalica za utore se može rotirati za 360° na montažnoj ploči, skala u stepenima +/- 35° - malo oštećenje na kućištu Težina: 28,5 kg DECKEL FP1 ima ugao zahvata od 15° na pogonskom točku. Dcsdpfx Ahjznn Hrjaen DECKEL FP2 + FP3 - ima ugao zahvata od 20° na pogonskom točku.

Stanje: polovno, Vertikalna glava za glodanje, glava za glodanje, ugaona glava za glodanje MAHO prikladna za MH300 ili MH400 Godina proizvodnje: oko 1990 Prihvat alata: SK 40 Izvlačenje pinole: 60 mm Centrični prečnik na prirubnici: 102 mm Spoljašnji prečnik prirubnice: 180 mm Raspon rupa na prirubnici: Ø 150 mm Dcsdjxf Ur Nopfx Ahaon Rupe za pričvršćivanje na prirubnici: 4x Ø 11 mm - Posmak pinole 0,015 / 0,03 / 0,06 / 0,12 mm/obrtaj - Pogon glave preko osovine Ø 32 sa žljebom za pero 10 mm - Nazubljeni točkić sa skalom za izvlacenje pinole - Ugaona skala na ugaonoj glavi za glodanje 2x 90° Dimenzije D x Š x V: 300 x 280 x 300 mm Ukupna težina: 31,4 kg U dobrom stanju

Stanje: polovno, Godina proizvodnje: 1984, VERTIKALNA GLODALICA Pribor za glodalicu Fritz Heckert FSS 400 - Težina 255kg - Dimenzije: DkŠkV: 560 k 500 k 400mm Dsdpfx Ahju N E Aboascn - Okreće se za 90° desno / levo - Površina stezanja 500 k 400mm *

Stanje: polovno, Хава скидање типа Х249 / 800 -Главна глава: радна ширина 300 мм, чекићи, сечиво и прстен за печење Карбидна глава за глодање Главни погонски точак 1000 мм пречник 0, 25 м - 1, 25 м дужина стабљике 1, 5 м - 6, 0 м са кабинетом и комплетном документацијом Dcjdpfx Ajdfd R Tohaon

Stanje: dobro (polovno), Univerzalna glava za glodanje, držač glodala, nastavak za glodalo, ugaona glava za glodanje - Proizvođač: Stankoimport, univerzalna glava za glodanje iz glodalice 6P/2 - Prijemni stožac izlaz: SK50 - Prijem ulaz: zupčanik - Glava za glodanje: potpuno zakretna - Pogon: eksterni putem spiralnog zupčanika - Hod: 72 mm - Elektromotor: za zamenu alata (videti identifikacionu tablu na slici) - Transportne dimenzije: 940/560/H500 mm Dcsdegxcu Hjpfx Ahajn - Težina: 304 kg

Stanje: dobro (polovno), Univerzalna glava za glodanje, držač glodala, produžetak za glodanje, ugaona glava za glodanje, univerzalna ugaona glava za glodanje, ugaona glava za glodanje - Proizvođač: TOS, univerzalna ugaona glava za glodanje sa glodalice TOS FB25-V Dcodpfx Aogxqt Ashaon - Izlazno prihvatište: SK50 - Ulaz: zupčanik - Glava za glodanje: potpuno okretnа - Hod: 55 mm - Prihvatište: mm - Razmak rupa: mm - Transportne dimenzije: 780/490/H430 mm - Težina: 224 kg

Stanje: polovno, Univerzalna mlinasta glava, adapter za mlevenje, proširenje mlina, ugaona mlevena glava -Rezervni deo a: WMW HECKERT mašina za mlevenje -Broj: 1 komad ugao mlevenja glave -Snimanje izlaza: SK50 Dcodpfxed Nz Dpe Ahaen -Snimanje: ulazna oprema -Milling head: potpuno ljuljanje - Rezes snimak: mm -Krug pitcha: mm -Dimenzije transporta: 750/600/H530 mm -Težina: 296 kg

Stanje: skoro kao nov (polovno), 1 nekorišćena univerzalna vertikalna glava za glodalicu, odgovara za ORADEA / EURO-MILL FUS 32 Izvedba „MAHO“, prihvat ISO 40, hod pinole 100 mm, projektovana snaga pogona cca 3-4 kW, maksimalni broj obrtaja 2000 o/min, … Posebna oprema: - Multiplikator, prenosni odnos 1:4, prihvat ISO 40 Cena: 499,00 EUR - Priključni uređaj za automatski uređaj za posmak vertikalne glave za glodalicu, sistem „MAHO“, 6 posmaka od 0,02 do 0,2 mm/obrtaj Cena: 1.880,00 EUR - Poprečna glava za glodalicu, dodatna glava za vertikalnu glavu sa konusom vretena ISO 30, rotirajuća, 360 stepeni Cena: 585,00 EUR plus zakonski PDV. Siegfried Volz Werkzeugmaschinen Dedpfx Ahoddtwbeajcn Rüschebrinkstr. 151-153 DE - 44143 Dortmund - Wambel / Nemačka

Stanje: polovno, Vertikalna glava za glodanje, glava za glodanje sa motornim pogonom THIEL Prihvat alata: MK 5 (Mors konus veličina 5) Hod pinole, pomer vretena: 80 mm Brzina vretena pri brzini motora 1410 o/min = 490 / 780 / 1200 o/min. Brzina vretena pri brzini motora 2950 o/min = 970 / 1530 / 2380 o/min. Prolaz vretena: 37 mm Snaga motora: 1,4 / 1,8 kW Brzina motora: 1410 / 2850 o/min. Priključak na mrežu: 400 V, 50 Hz - Brzina vretena se menja pomoću 2 broja obrtaja motora i 3 stepena kaiša Dcodpfx Ahsxddwroasn - Prirubnica za montažu glave za glodanje Ø 215 mm sa 2 otvora Ø 15 mm, razmak rupa 180 mm - Pogodno za alate sa navojem za izvlačenje (izbijač smeta u prihvatu) Potrebni prostor D x Š x V: 450 x 400 x 350 mm Sopstvena težina: 61 kg U dobrom stanju

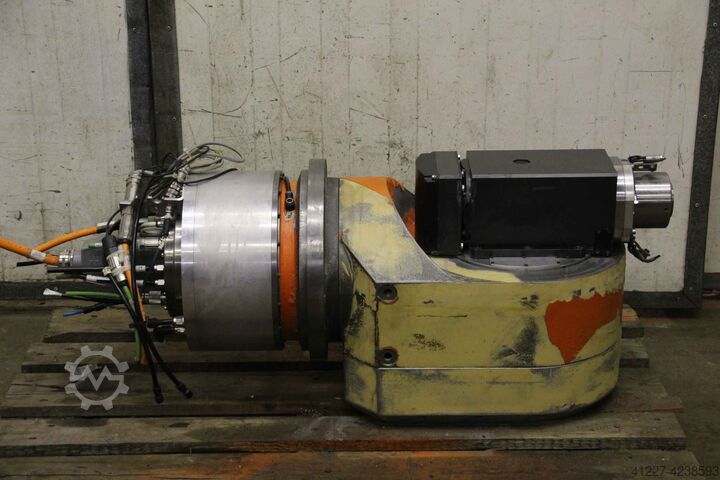

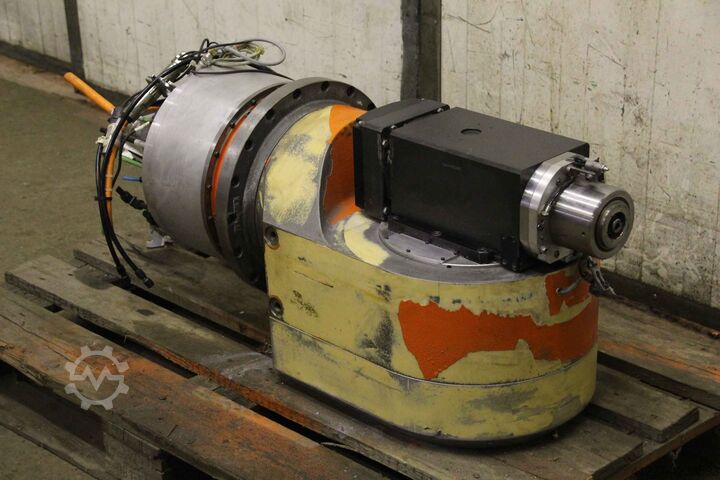

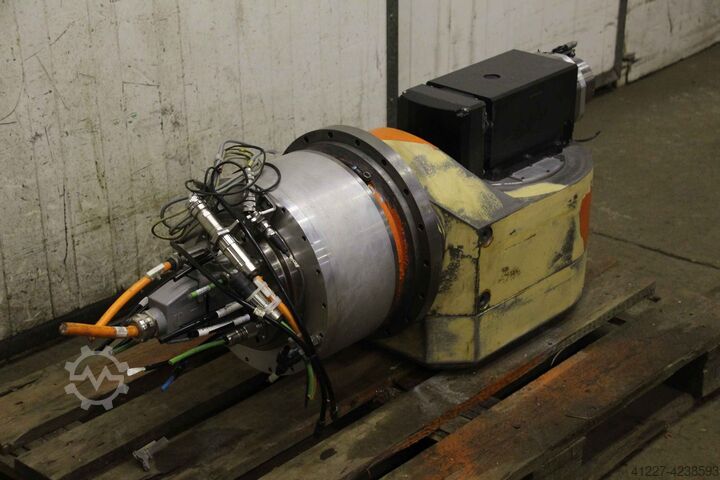

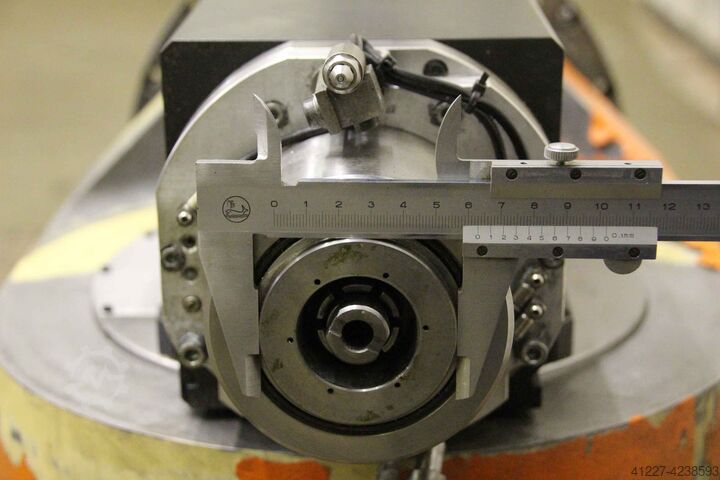

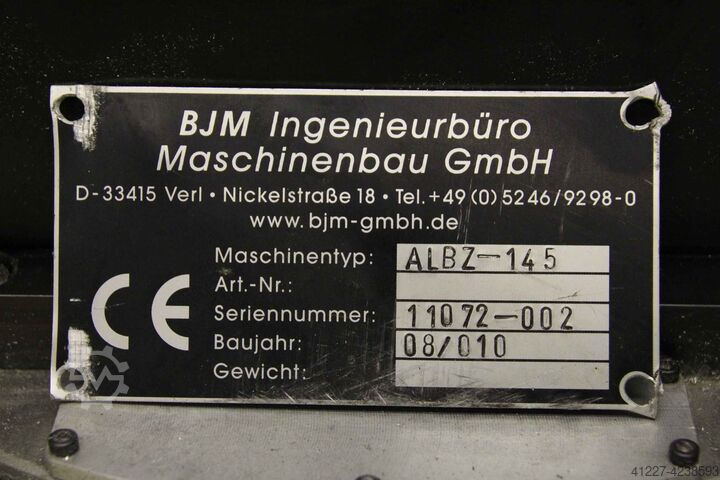

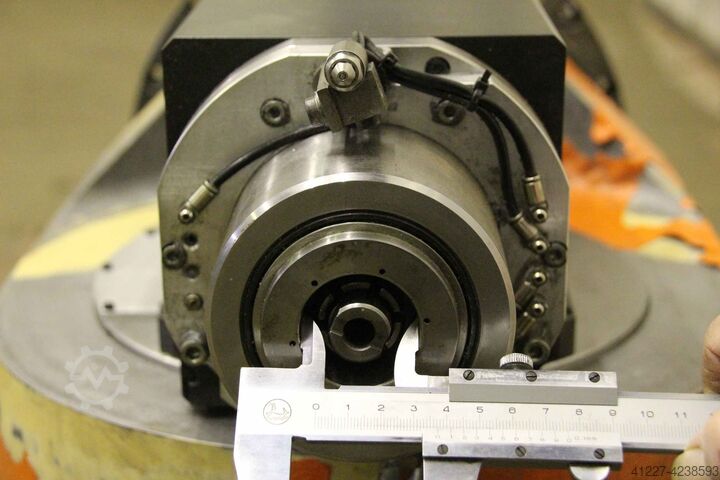

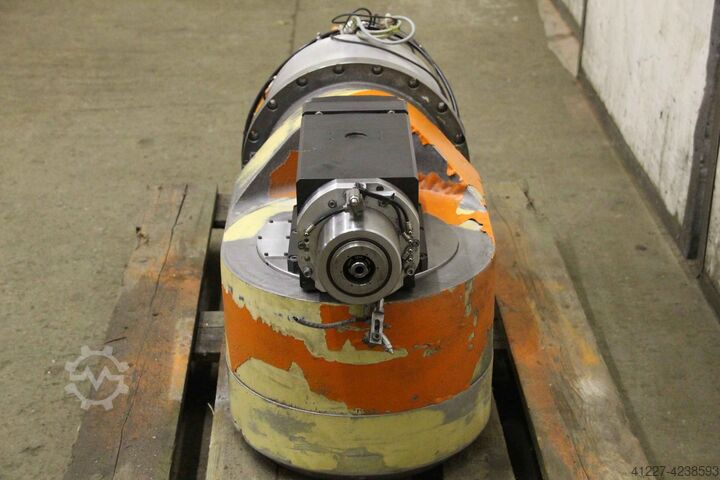

Godina proizvodnje: 2008, stanje: polovno, Univerzalna mlinasta glava, adapter za mlevenje, proširenje mlevenja uglova, elektronska vretena Dodpfx Ahjfbnkboascn -Rezervni deo dolazi: iz machining centra BJM tip ALBZ-145 -Broj: 1 komad ugao mlevenja glave -Snimanje izlaza: HSK -Mlina glava: potpuno rotirajuća/izvedena -Dimenzije transporta: 1080/380/H435 mm -Težina: 246 kg

Stanje: polovno, Univerzalna glodanje glava, glodanje držač, glodanje produžetak, ugao glodanje glava -Proizvođač: VMV HECKERT, glodalica napravljena od FSS 315-V glodalice - Izlaz za snimanje: SK50 -Montaža: Ulazna brzina -Glodanje glava: potpuno okretanje -Moždani udar: 72 mm Dcjdpfx Ajgxcuqshaen -Transport dimenzije: 850/650 / H520 mm -Težina: 277 kg

Stanje: dobro (polovno), Univerzalna glava za glodanje, nosač glodala, produžetak za glodanje, ugaona glava za glodanje - Rezervni deo sa R&E - Izlazno ležište: MK5 - Ulazno ležište: zupčanik Dedpfx Aob Uhi Sjhaecn - Potpuno zakretna - Hod pomeranja: cca 150 mm - Dimenzije: 720/630/H740 mm - Težina: 400 kg

Stanje: dobro (polovno), Univerzalna glava za glodanje, držač glodala, produžetak za glodalicu, ugaona glava za glodanje - Proizvođač: Waldrich - Rezervni deo: potiče sa glodalice - Glava za glodanje: zakretna - Hod pinole: 150 mm Dcsdpfx Aefxlf Ajhasn - Prihvat vretena: SK50 - Motor: 11 kW 1470 o/min - Obrtaji vretena: 25 - 560 o/min - Transportne dimenzije: 1550/600/V460 mm - Težina: 636 kg

Stanje: polovno, Slot Butt Glava za glodalicu, glodanje glava, CCPN / SSSR Stanko Tip 1502 Ne: 200 Godina izgradnje 1974 Veličina hoda: maks. 60 mm Dcsdpsd Dk A Asfx Ahaon Brzina hoda: cca. 200 - 500 udaraca / min. Držač alata: 12 k 17 mm sa steznom pločom Razmak rupa mašina prirubnica ploča: 245 k 185 mm Rupa za montažu: Ø 17 mm Centriranje prečnik na prirubnice mašine ploče: 190 mm, - Veličina hoda podesiva preko ekscentričnog podešavanja - Pogon je kao normalna vertikalna glava menjača mašine - Vožnja preko vozača, centrična u prečniku centriranja - Stepen skaliranje na prirubnice ploče +/- 45 ° beskonačno promenljivo okretanje - Ovaj žleb butt glava je prirubnica umesto normalne vertikalne glodanje glave (Montaža umesto vertikalne glodanje glave, glodanje glave) Dimenzije: 42 kg u dobrom stanju Groove butt glava ležaj broj 58166 i vertikalna glodanje glava ležaj broj 58164 iz identične STANKO glodalice.

Stanje: polovno, Godina proizvodnje: 2017, Funkcionalnost: potpuno funkcionalan, broj mašine/vozila: P17XZG 044, Tehničke karakteristike: # Radni prostor obrade: X 500 mm; Y 400 mm; Z 330 mm # Opis osa: 3 LINEARNE OSE (X,Y,Z) + 1 rotaciona osa stola A, indeksirajuća glava sa direktnim merenjem ugla sa brojem obrtaja 50 min⁻¹, preciznosti +/- 5" # Obim zakretanja A ose: +/-170˚ # Maks. dimenzija stezanja / radnog komada: 650 x 400 mm; max težina 300 kg # Brzina brzohoda: X/Y/Z 54 m/min Djdpjxxrb Isfx Ahaecn # Brzina vretena: 100-10000 o/min, snaga motora vretena: 11 kW # Nosec vretena: BBT30 (sa internim hlađenjem) # Automatski izmjenjivač alata 1x21 alata / vreme čip-čip u proseku 1,5 sek # Maks. Ø alata 40 mm / dužina max. 200 mm / 2 kg Električni priključak: # napon: 3x400V/50Hz # Instalirana snaga: približno 20 kVA / 22A Dimenzije: # prostor za instalaciju: cca 1,65 x 3,2 (sa transporterom strugotine) x 2,8 m # težina: cca 8500 kg Oprema uključuje: # Ova 4-osna FANUC Robodrill α-D21LiB5 proizvedena je 2016. godine. Idealan za preciznu obradu, ovaj vertikalni centar za obradu nudi robustne performanse i pouzdanost. # CNC upravljanje: Model 31i model b5 # 4 osa i pinola: Fanuc DDR-TiB 178DU039 2017/08 i TSUDAKOMA PINOLA # Ekstraktor strugotine i jedinica za filtraciju rashladne tečnosti max 40 bar: Mosnic model 1641/2010 # Sistem hlađenja vretena, vodilica i električne table # Sistem za apsorpciju/reciklažu uljnih para: Bristol model B 1000 EF # Protivpožarni sistem: Kraft & Bauer # Detekcija prisutnosti komada P/Y: sa detektorima niskog pritiska vazduha # Automatizacija: automatska bočna vrata i interfejs spreman za automatizaciju # Kontrola u toku procesa: Renishaw TRS2 # Dokumentacija: nije kompletna Status mašine: U RADU

Stanje: polovno, Godina proizvodnje: 2008, Funkcionalnost: potpuno funkcionalan, broj mašine/vozila: M250.81009, Tehničke karakteristike: # Glavni pogon: * Priključna snaga: 400 V/50 Hz / 43 kW * Pogonska snaga glavnog vretena (100% ED / 40% ED): 18 kW / 28 kW * Obrtni moment glavnog vretena: 300 Nm * Opseg obrtaja: 0-4500 o/min * Glava vretena: DIN 55026-A6 # Radni prostor: * Brzi hod osa X: 60 m/min * Brzi hod osa Z: 30 m/min * Sila posmaka osa X: 10 kN * Sila posmaka osa Z: 10 kN # Upravljanje: * Siemens SINUMERIK 840Dsl * 15-inčni TFT monitor # Radna preciznost: * Ose (X/Z): ±0,001 mm * Vreteno (C-os): ±0,01° # Nosač alata: * EMAG prirubni revolver C361 - Capto C5 * Prečnik prihvata nosača alata: TN340009 * Maks. dimenzije alata: zavisi od obratka * Vreme izmene alata (revolver/rotacioni alat): 0,03 min / 0,04 min * Maks. broj obrtaja rotacionog alata: 6000 o/min * Maks. obrtni moment rotacionog alata (100% ED / 10% ED): 15 Nm/3,5 kW / 40 Nm/8,5 kW # Sistem za hlađenje: * Standardni/Max. pritisak na isporuci: 7 bar * Raspon pritiska interne dovodnice rashladnog sredstva: 7 bar (nije podešavajući) * Zapremina rezervoara rashladnog sredstva: 360 litara # Hvatač delova: * Nema automatskog hvatača delova. Delovi se uvode i izbacuju iz mašine pomoću automatizacije. # Ambijentalni uslovi (temperatura prostorije / relativna vlažnost): do cca 30°C / max. 50% * Nivo buke (Zv. pritisak/Zv. snaga): 78 dB(A) # Opšte: * Dimenzije mašine (D x Š x V): 3900 mm x 1500 mm x 3200 mm * Masa mašine: cca 7000 kg Glavne karakteristike i mogućnosti: # Vertikalna konstrukcija: Optimalno odvođenje strugotine i lako punjenje/izvlačenje obratka. Dcodpfx Asxvx T Sshaon # Upravljanje: Siemens SINUMERIK 840Dsl sa integrisanim PLC S7-300 i 15-inčnim TFT monitorom. # Visoka preciznost: Preciznost pozicioniranja u X i Z osama ±0,001 mm. # Glavno vreteno: Visoka snaga i širok spektar obrtaja. # Automatizovano uvlačenje/izvlačenje: Delovi se manipulišu kroz integrisanu automatizaciju. # Rotacioni alati: Omogućava proširenje obrade na bušenje i glodanje. # Transporter za strugotinu # Ugrafjena stezna čaura: EMB3 Expanding mandril Autoblock # Ugrađeni Capto C5 nosači alata na revolveru (za eksternu/internu obradu - 2 kom + 2 rotaciona alata) # Dostupna funkcija praćenja opterećenja alata (Artis)

Stanje: potrebna popravka (polovno), Godina proizvodnje: 2015, Funkcionalnost: nije ispravno, broj mašine/vozila: 106374, Tehničke karakteristike: Radni prostor - Prečnik stezne glave: 160 mm - Maksimalna težina stezne glave + obratka: 45 kg - Maksimalni prečnik/visina obratka: 100/400 mm - Rastojanje čelo vretena do porekla konjića: 795,5 mm - Hod X1/X2 (radni hod): 340 mm / Brzina brzog hoda u X: 30 m/min - Hod Z1/Z2: 625 mm / Brzina brzog hoda u Z: 30 m/min / Sila pomaka: 18,7 kN - Vreme utovara: 5–6 sekundi - Standardna zatvorena automatizacija (broj ležišta za utovar sa prečnikom obratka: 14/(80...200), 18/(30...160), 30/(30...85)) Glavno vreteno - Vreteno prema DIN 55026: veličina KK5 - Maksimalni broj obrtaja: 8500 o/min - Snaga pri 100/40% radnog ciklusa: 34/26,5 kW - Obrtni moment pri 100/40% radnog ciklusa: 75/48 Nm Konjić - Priključak: MK3 - Stezna sila: 120 N/bar - Hod stezanja: 5 mm Revolver sa motornim alatima - Podrška za cilindrična držača prema DIN 69880: 12 - BMT65 Dcjdpfx Aoxxtkwohaon - Broj pozicija: 2 x 12 (po 1 griper po revolveru) - Maksimalni broj obrtaja: 6000 o/min - Maksimalni obrtni moment pri 10% ciklusa: 27 Nm, pri 100% ciklusa: 14 Nm Električna oprema - Radni napon: 400–480 V, 120 A - Priključna snaga: 45 kVA Dimenzije - Ukupne dimenzije: dužina 5300 mm (sa odvajačem strugotine), širina 1760 mm, visina 3650 mm - Težina: 7500 kg Glavne karakteristike i mogućnosti: - Vertikalni dizajn: optimalno izbacivanje strugotine i automatsko utovar/istovar. - Upravljanje: GE Fanuc FS 32i - Visoka preciznost: Poziciona tačnost po X/Z osama ±0,001 mm (Heidenhain linearna merenja) - Glavno vreteno: velika snaga i širok opseg obrtaja - Automatizovan utovar i istovar: Emag O-Type delovi se ubacuju i izbacuju iz mašine integrisanom automatizacijom. - Motorni alati: Mogućnost korišćenja motorizovanih alata za proširen opseg obrade, uključujući bušenje i glodanje. - Monitoring trajanja alata sa upravljanjem rezervnim alatom (sister tool management) - Transporter strugotine, jedinica za rashladnu tečnost, preklopivi dvostruki filter, pumpa visokog pritiska 15 bar - Potpuno zatvoreno radno područje, osvetljenje radnog prostora - Dokumentacija: dostupna u elektronskoj i štampanoj formi Stanje mašine: NIJE U RADU - X osa drajver - 5 električnih prekidača (Siemens) - Hidraulična pumpa - Operaterski panel – skladište, potrebno instalirati - Hladnjak ventila - Prekidač pritiska za jedinicu za podmazivanje - Pumpa za reznu tečnost - 4 prekidača za krug emulzije (elektroventil) - Prekidač pritiska za hidraulični krug - Kompletan hidraulični blok
