Cilindrični

Grindex BSE

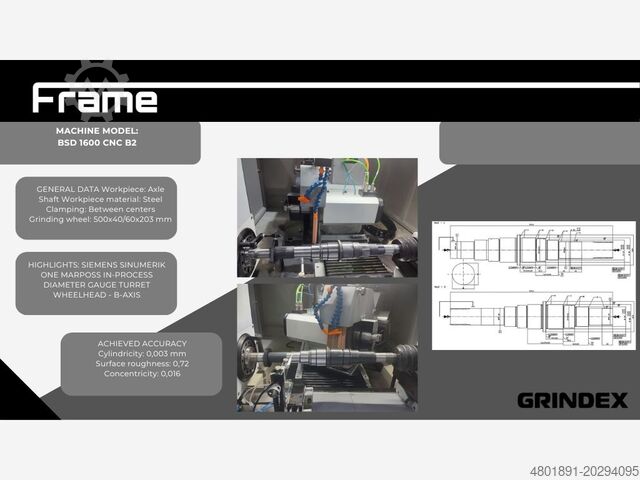

Serija BSD — Univerzalne spoljašnje cilindrične brusilice, srednje do velike veličine

Razdaljina između centara: 700 / 1000 / 1600 / 2500 / 3000 mm.
Visina centara: 175 / 225 / 275 / 400 mm.
Maksimalna težina obratka: do 500 kg.
Maksimalni prečnik brusnog točka: Ø 750 mm. Revolverska glava brusilice sa do 4 vretena.
Opcione ose/funkcije: C-osovina (rotacija obratka, navoji/nekružni oblici). Upravljanje PLC (NC) / CNC.
Primena: spoljašnje cilindrično brušenje, ravno, konusno, brušenje navoja i profila; moguća kombinacija sa unutrašnjim brušenjem.

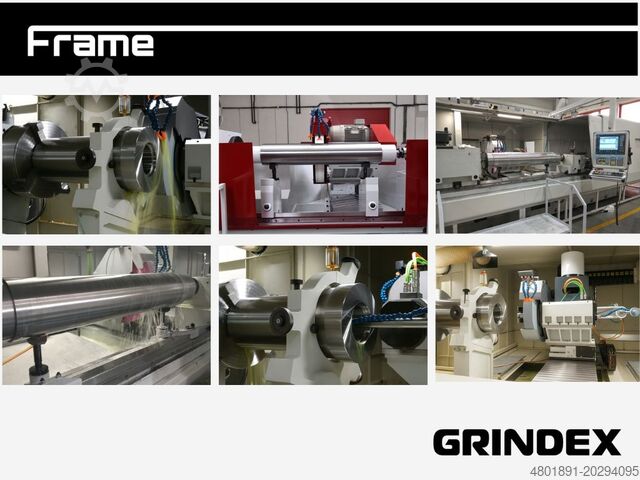

Serija BSE — Univerzalne spoljašnje cilindrične brusilice, za velike/dugačke delove

Razdaljina između centara: 1500 / 3000 / 4000 mm.
Visina centara: 315 / 400 mm.
Maksimalna težina obratka: do 2500 kg.
Maksimalni prečnik brusnog točka: Ø 900 mm. Revolverska glava brusilice sa do 4 vretena.
Opcione ose/funkcije: C / B / U / Q (npr. zakretna glava za obradu obratka, zakretni stezni nosač). Upravljanje PLC (NC) / CNC.
Primena: idealno za jednopotezno stezanje u kompleksnim spoljašnjim obradama sa visokom tačnošću oblika.

Osnovna tehnologija (obe serije)

Ležište mašine: sivo liveno gvožđe, rebrasto, prirodno stareno; prizma/V-vodilice, ručno strugane, sa anti-frikcionom oblogom. Kuglične navojne vretena X/Z osa, AC servomotori, linearne merne letve.
Brusna glava: levo/desno/fiksni ugao; revolver sa do 4 vretena; automatska dinamička balansir masa od Ø 250 mm.
Konjić: hidrauličko otvaranje, podešavanje sile, korekcija konusnog odstupanja. W-osovina opciono.
Unutrašnja obrada (opciono): remenski ili HF vretena, direktni pogon, vodeno hlađenje.
Upravljanje: PLC (NC) ili CNC, grafički interfejs, izvoz podataka za analizu procesa.

Opcije i periferija

Oblikovanje: CNC/ručno; jednokraki, višekraki i dijamantski točkovi/disci; Y-osovina za profilisanje rolera.
Guedpsxnmrtsfx Adheh
Merenje i nadzor: merenje tokom procesa/posle procesa, taktilna sonda u osi, kontrola praznog hoda/sudara/brušenja/pozicije.
Stezanje i prisloni: između centara, stezne glave, pogon na licu, pogonske ploče, mehanički pogonjeni sistemi stezanja, lunete (fino podešavajuće, samocentrirajuće).
Brusni materijali: keramika, CBN, dijamant.
Automatizacija: integrisana gantri ili robotsko utovarivanje moguće.

Finansiranje
Leasing/finansiranje moguće: 24 meseca.
