Mašina za sortiranje

Scoro Z3C T&A

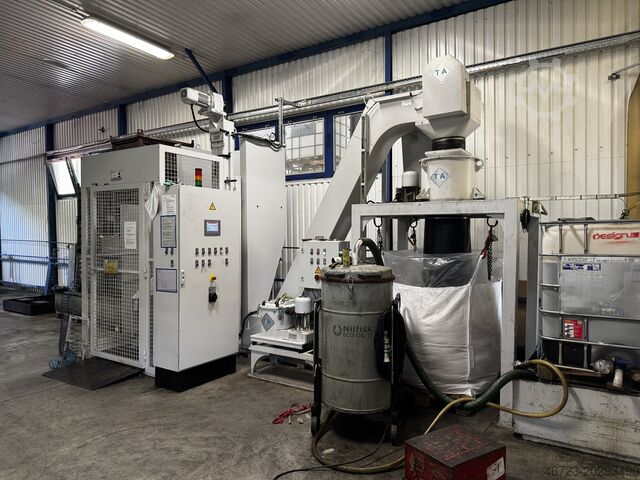

Oznaka mašine: Sistem za sušenje i čišćenje strugotine sa centrifugalnom sušarom i jedinicom za filtraciju rashladne tečnosti
Proizvođač: T & A Trenntechnik & Anlagenbau GmbH, Ettenheim, Nemačka
Tip / Model: Postrojenje za ceđenje strugotine SCORO Z3C sa dvostepenom centrifugom rashladnog sredstva TORNADO 200 RT-S
Godina proizvodnje: 2021
Upravljački sistem: Siemens S7 PLC upravljanje prema EN 60204
Tehnički podaci:
• Namena / Kapacitet:
Materijal: kratka, slobodna mesingana strugotina (razni legure)
Protok: do 6 t / nedeljno (trosmenski rad)
Maksimalna zaostala vlažnost: 3 %
Tip rashladnog sredstva: voda-razgradive emulzije
Dovod strugotine: putem uređaja za podizanje i prevrtanje
Izlaz: u Big-Bag (91 × 91 × 110 cm, maks. 1000 kg)
Pgsdpfx Afsxnl Nws New
• Glavne komponente:
Uređaj za podizanje i prevrtanje EHKG 250:
• Nosivost 250 kg • Ugao nagiba 150° • Visina prevrtanja 2200 mm • Ručno ubacivanje kontejnera • Brzina podizanja 7 m/min
Zaštitna ograda:
• Električno zaključana vrata • Visina 2500 mm • Izrađena po UVV sigurnosnim standardima

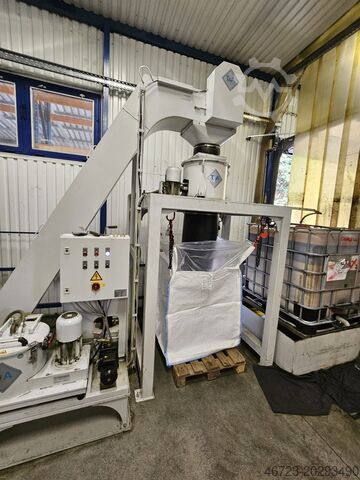

Transporter strugotine sa grebenastim remenom KF 300/380/2:
• Ukupna dužina ≈ 4000 mm • Visina istovara 1800 mm • Širina transportera 380 mm, visina 300 mm • Ugao uspona 60°
• Tip lanca DIN 8165, korak 63 mm, zatezna čvrstoća 60 000 N
• Pogon sa redukcionim motorom, sigurnosnom spojnicom i nadzorom zaustavljanja
• Dno od manganske čelične obloge i potpuno zatvorena konstrukcija
Ulazni bunker:
• Zapremina 1 m³ • Ultrazvučni senzor nivoa za automatsko isključenje pri pražnjenju

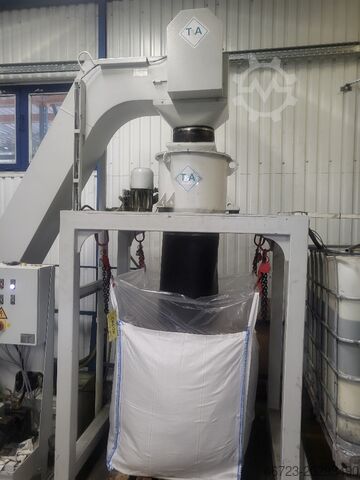

Centrifuga za strugotinu SCORO Z3C:
• Potpuno automatska centrifuga za odmašćivanje kratke slobodne strugotine
• Ulaz 350 × 350 mm • Izlaz strugotine Ø 400 mm
• Motor 2,2 kW, IP54, 400 V / 50 Hz, sa kočnicom 24 V i termalnom zaštitom
• Bubanj Ø 300 mm, broj obrtaja 1900/min, širina proreza 0,2 mm, sito od prohroma
• Kapacitet ≈ 400 kg mesingane strugotine (zavisno od oblika i materijala)
Osnovni ram za centrifugu: zavarena čelična konstrukcija prilagođena visini Big-Bag vreće
Rezervoar za rashladnu tečnost (3-komorni): 600 × 600 × 350 mm sa pumpom za ispiranje, pumpom za ispražnjavanje i kontrolom nivoa
Kada za kapljanje: pokriva celu površinu sistema

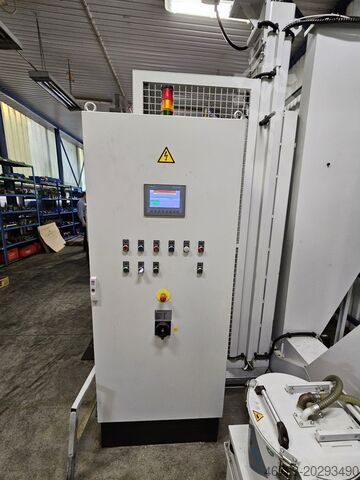

Električni ormar za upravljanje:
• Siemens S7 PLC • Napajanje 400 V / 50 Hz • Kontrola 24 V DC • Elemente za upravljanje u vratima ormara
• Pripremljeno za naknadnu integraciju drobilice strugotine V200
Završna obrada: prema RAL specifikaciji naručioca, upravljački ormar RAL 7035
Dokumentacija: Uputstvo za rad, lista delova, crteži, šeme upravljanja, izjava o saglasnosti (CE), test-knjiga (na nemačkom i mađarskom jeziku)
Montaža i puštanje u rad: Uključuje transport, montažu, puštanje u rad i obuku operatera
Kolica za prikupljanje strugotine: 16 kom (600 × 600 × 600 mm, ≈ 180 L svaka)

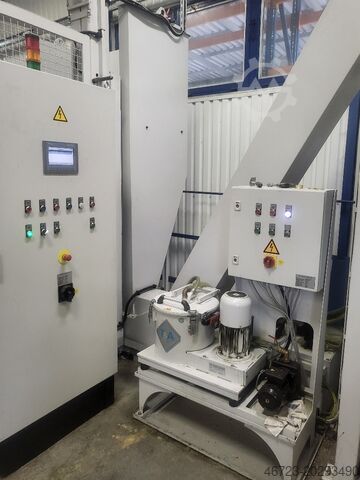

Dvostepena centrifuga za rashladno sredstvo TORNADO 200 RT-S:
• Stacionarni dizajn za filtraciju povraćenog rashladnog sredstva i sušenje čvrstih čestica
• Motor 2,2 kW, 400 V / 50 Hz sa elektromagnetnom i mehaničkom kočnicom
• Brzina bubnja 3900 obrt/min • Kapacitet za mulj 15 kg • Umetak bubnja NBR
• Nivo buke < 70 dB(A) • Sigurnosne blokade IFM i Euchner
• Pumpa A40-110B/A (0,55 kW, ≈ 60 L/min) sa usisnim crevom DN 25
• Nezavisni električni ormar za upravljanje (400 V / 50 Hz, 24 V DC)
