Obradni centar Masterwood MASTERWOOD MasterDrill TF 600 SA (2020)

MASTERWOOD MasterDrill TF 600 SA

- Glodalni vreteno 2x3,5 kW
- Gornje i donje bušne glave
- Žaga za utore
- Čitač bar-kodova

Korišćeni obradni centar
Proizvođač: Masterwood
Tip: MasterDrill TF 600 SA
Godina proizvodnje: 2020

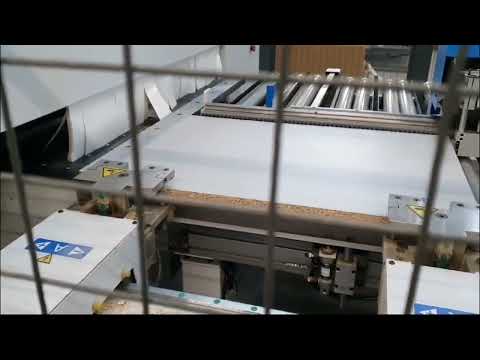

Sa obradnim centrom TF 600 SA, ploče se mogu obrađivati jedna za drugom, u različitim veličinama, bez prekida, sa svih 6 strana.
Radni komadi se transportuju duž X-ose pomoću dve nezavisne stezne glave. Stezne glave su NC kontrolisane i služe i kao referentna graničnica za poravnanje radnih komada. Takođe, opremljene su uređajem za automatsko merenje debljine radnog komada. Maksimalna brzina pomaka steznih glava: 130 m/min.
Minimalne i maksimalne dimenzije radnog komada:
- Debljina radnog komada: 8~60 mm
- Dužina radnog komada: 400~2500 mm
- Širina radnog komada: 400~950 mm

Bušne glave:
- Bušne glave se izrađuju od livenog aluminijskog legure. Dve bušne glave obrađuju radni komad odozgo, a jedna odozdo. Ova konfiguracija bušnih glava čini TF 600 SA svestranom mašinom sa visokom dinamikom bušenja.

Gornje bušne glave:
- Vertikalni bušeci u smeru X: 7+7
- Vertikalni bušeci u smeru Y: 5+5
- Horizontalni bušeci u smeru X: 2x2 + 2+2
- Horizontalni bušeci u smeru Y: 2+2

Donja bušna glava:
- Vertikalni bušeci: 3x3

Žaga za utore:
- Žaga za utore, montirana na gornjoj bušnoj glavi blizu graničnika, omogućava izradu utora u smeru X (maksimalni prečnik testerice = 125 mm). Utori se mogu seći od minimalnih 55 mm do maksimalnih 850 mm.

Glodalni vreteno 2x3,5 kW:
Tehnički podaci:
- Maksimalna snaga: 3,5 kW
- Maksimalna brzina: 18.000 o/min
- Rotacija u oba smera
- Upravljanje pomoću menjača frekvencije
- Držač alata ER 25
- Vazdušno hlađenje

Preciznost pozicioniranja agregata je +/- 1/10 mm
Automatsko istovarivanje radnog komada:
Motorizovani transportni pokretni trak sa kontrolom senzorom.
CNC i softver:
- Radna površina mašine se u potpunosti upravlja putem NC-a i garantuje kontinuirano pričvršćivanje ploča u svim radnim pozicijama. Sve kretanje omogućava najširu moguću površinu oslonca na radnom komadu. Stezni uređaji se aktiviraju, u zavisnosti od radne jedinice.

Radna površina je opremljena NC-kontrolisanim bočnim poravnavačem, koji obezbeđuje savršeno poravnanje radne ploče.
Masterwork:
- Masterwork omogućava operateru mašine brzo i jednostavno programiranje. Softver može da uvozi najvažnije formate podataka kao što su DCF i XML.

Master Drill: Interfejs između čoveka i mašine za upravljanje operativnim aktivnostima (održavanje/priprema).
Trepan: Interfejs koji operater koristi za manuelne i operativne radove.
Čitač bar-kodova:
- Motorizovani transportni pokretni trak sa valjcima za utovar radnih komada na početku.
- Softverski paket CAM start za Masterwood TF 600 SA
- Automatski skener bar-kodova na početku
Hedpfjzux T Nex Af Djnr

Napomena:
Tehnički podaci i opisi su prepis iz tadašnje potvrde narudžbine. Podaci služe za informisanje i nisu obavezujući.
