Mašina za ispitivanje zupčanika

Klingelnberg PSR 500 Retrofit

Mašina za ispitivanje spiralnih zupčanika Klingelnberg PSR 500 U je koncipirana kao univerzalna mašina za fleksibilno ispitivanje spiralnih prenosnika i koristi se kod proizvođača tehnologija zupčanika i prenosnika za proces ispitivanja bočnog valjanja spiralnih zupčanika (EFWP).

Tehnički podaci:
Maksimalni prečnik spiralnog zupčanika: 500 mm
Maksimalna dužina vretena: 500 mm
Redpfx Abezxghvetocf
Maksimalni prečnik vretena: 200 mm
Razmak između centara: 0 ... 400 mm
Maksimalna brzina merenja: 60 obrtaja u minuti
Zatezni moment: 2,5 Nm
Maksimalna težina spiralnog zupčanika: 150 kg
Maksimalna težina vretena: 50 kg
Prečnik stola: 300 mm
Težina mašine: 800 kg
Dimenzije: 1500 x 1500 x 1600 mm

Sledeći parametri se mogu izmeriti:

• Odstupanja bočne strane Fi', fi', fl', fk'
• Bočni razmak, kružnost (opcija)
• Slika radne površine sa digitalnom kamerom
• Odstupanje podelka
• FFT analiza, spektar

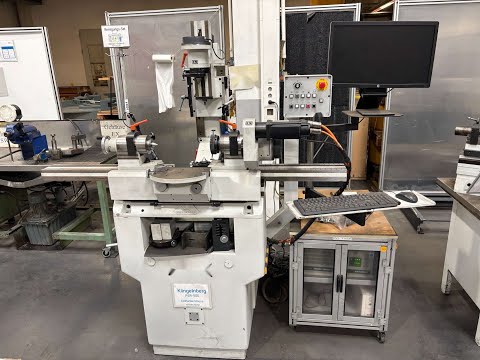

*Slika prikazuje mašinu u trenutnom stanju, nakon modernizacije.

*Dodatne informacije o mašini dostupne su na zahtev.
