CNC obradni centar IMA BIMA 300 (2008)

IMA BIMA 300

Stanje: dobro (polovno), Godina proizvodnje: 2002, Funkcionalnost: potpuno funkcionalan, Mašina sa 3 ose: Radna oblast: Osa X: 3.000 mm Osa Y: 1.200 mm Visina pozicioniranja gornje ivice usisne ploče: 100 mm 6 komada podloga za radne komade, sa po 2 usisne glave bez creva, sa po jednim zadnjim i jednim prednjim graničnikom radnog komada Po jedan graničnik radnog komada u smeru ose Y (levo i desno) 4 vodilice za postavljanje teških radnih komada, automatski spuštaju se 1 vakuumska pumpa, 100 m³/h Radne glave: Glavna vretenasta osovina 5 kW Brzina 1.500 - 24.000 obrtaja u minuti sa vodenim hlađenjem Smer rotacije: levo i desno Automatski magazin za alatke sa 8 mesta kreće se direktno sa vretenastom osovinom samo za rezače Vertikalna bušna jedinica sa 14 vretena Razmak vretena 32 mm svako vreteno se može kontrolisati pojedinačno Brzina 6.000 - 9.000 obrtaja u minuti Tsdpfx Aoz D A Rbjiqec Horizontalna bušno/rezna jedinica 4 vretena Hod 80 mm Prečnik bušenja maks. 12 mm Prečnik sečiva za žlebove maks. 125 mm Jedinica se može naginjati 0 / 90 stepeni Kontrolni sistem / softver IMAWOP 5.0

Stanje: polovno, Godina proizvodnje: 2007, Formatna kružna testera Proizvođač: Altendorf Tip: F45 Godina proizvodnje: 2007 Tsdpfezuy Nxsx Aiqsc Tehnički podaci Dužina reza: 3000 mm Prečnik testerice (maks.): 500 mm Glavna testera: 5,5 kW Predrezna testera: 0,75 kW Napomena: Tehnički podaci i opisi su kopije originalne potvrde narudžbine. Podaci su dati samo u informativne svrhe i nisu obavezujući.

Stanje: polovno, Godina proizvodnje: 2012, - Radna površina: 5300x1400 mm - Glavni vreten – zamenjeno pre 3 godine - Menjač alata sa 18 pozicija Tehničke karakteristike Radna površina - U X pravcu: 5300 mm - U Y pravcu sa glavnim vretenom + WZ-0: 20 mm: 1400 mm - U Y pravcu sa bušnom glavom: (svi vertikalni burgije) 890 mm - Obrada na jednoj poziciji: X= 2x2550 mm - Slobodan prostor u sredini: X= 200 mm Tjdpfxszuw Rtj Aiqec - Obrada na više pozicija: X= 2x2250 mm - Slobodan prostor u sredini: 800 mm 1 automatski magazin za alat/adaptere - Raspored: montiran na nosaču, pomera se u X pravcu - Menjač ploča sa 18 pozicija Sistem vođenja - Sve ose su opremljene preciznim valjkastim vođicama, sa prednapetim i površinski otvrdnutim elementima. Centralno podmazivanje - Ručno centralno podmazivanje za sve linearne vođice glavnih osa i Z-osovinu sa kugličnim vijkom. 1 vakuum pumpa 90 m3/h Konsolni sto sastoji se od: - 2 desna i 2 leva fiksna oslonca za radne komade, raspoređena u X pravcu, za pomeranje u Y pravcu - 10 podesivih oslonaca u X pravcu, sa po jednim zadnjim osloncem - Svi oslonci se kontrolišu programski - Usisne ploče se fiksiraju pomoću patentiranog 2-kružnog sistema za stezanje, čime se izbegava potreba za crevima. - 8 glatkih vodilica, automatski podesive - 2 tastera za funkciju stezanja/otpuštanja radnog komada dodatna 2. vakuum pumpa 90 m3/h 1 dodatni srednji niz oslonaca, za centralno pozicioniranje radnih komada Transportni transporter za strugotine 1 glavno vreteno - Snaga pogona: 10,0 KW u S-6 režimu rada 7,5KW u S-1 režimu rada - Držač alata: HSK F63, konusni prečnik = 38 mm, slično DIN 69893 - Raspon brzine: kontinuirano, programibilno 1 centralna integrisana CNC osa, rotirajuća za 360 stepeni - za sve adaptere, sa potporom momenta na glavnom vretenu i pneumatskim priključkom 1 vertikalna bušna glava l14 sa 6 vretena horizontalno i priključna glava za sečenje - Horizontalne bušne jedinice sa po 2 izlaza Priključna glava za sečenje - Raspon nagiba: 0 ili 90° Kontrolni sistem ICOS CNC Moderni, snažan, PC-baziran kontrolni sistem sa: - korisnički prilagođenim interfejsom sa Windows standardima - Upravljanje putanjama svih servo osa - Lista poslova / obrada narudžbina - IMA Backup i sistem za oporavak podataka na dva hard diska - Neпрекидно napajanje (UPS) IMAWOP softverski paket - Za kreiranje CNC programa za obradu putem dijaloga. - 3D prikaz i osnovna simulacija programiranog radnog komada, usisnih ploča i konzola, uključujući prikaz alata i adaptera.

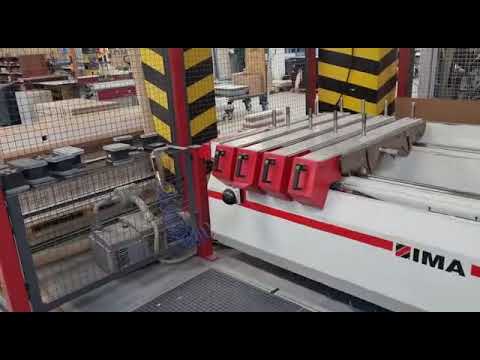

Stanje: dobro (polovno), Godina proizvodnje: 2008, broj mašine/vozila: 22410, Funkcionalnost: potpuno funkcionalan, snaga: 17 kW (23,11 KS), ulazni napon: 400 V, ulazna struja: 29 A, ulazna frekvencija: 50 Hz, broj osovina: 4, MAŠINA JE TRENUTNO SPREMNA ZA TRANSPORT I NALAZI SE NA PRIKOLICI KAMIONA. ISPORUKA MOŽE BITI OBAVLJENA OD STRANE NAS ZA 2 EUR / KM. ISTOVAR TREBA DA ORGANIZUJE I IZVRŠI KUPAC. IMA BIMA 300 CNC obradni centar Nudimo u potpunosti funkcionalan IMA BIMA 300, 4-osni CNC obradni centar u izvedbi sa konzolnom pločom. Osnovni podaci (bez garancije za tačnost i potpunost): Obrada: X osa: cca 5000 mm Y osa: do cca 1400 mm Maksimalna visina radnog komada, odnosno visina stezanja: cca 125 mm Težina mašine: cca 6000 kg Glavni vreteno: Snaga: 7,5 kW (S1) / 10 kW (S6) Držač alata: HSK F63 Raspon brzine: do 24.000 o/min Desni/levi smer rada programibilan Jedinice za alate i obradu: Menjač alata (rotirajući menjač) sa cca 18 mesta u magacinu CNC upravljana C-osa (rotira za 360°) Jedinica za bušenje: Vertikalno i horizontalno vreteno za bušenje Integrisana cirkularna testera Držač za različite adaptere Sistem stola / tehnika stezanja: Konzolni sto sa cca 6 podesivih oslonaca i nekoliko vakuumskih ploča (vakuumski sistem stezanja) Dva vakuumska kruga, pozicioniranje u zavisnosti od radnog komada, Eksterna vakuum pumpa firme Becker je dostupna (pogledajte slike). Upravljanje i softver: ICOS CNC upravljački sistem Programiranje preko IMAWOP (dijalog orijentisan, grafički interfejs) PC bazirani upravljački sistem sa mrežnom vezom Dodatna oprema: Centralno podmazivanje linearnih vodilica Priključak za usisavanje (Ø 250 mm, cca 4950 m³/h) Sigurnosna oprema u skladu sa CE standardom, sa zaštitnim mrežama i protukliznim podlogama (neke podloge mogu imati povremeni problem sa kontaktom) Dokumentacija i katalog rezervnih delova nepotpuni. Električni podaci: Tjdpfozq U Risx Aiqsc Priključak na mrežu: 400/230 V, 50 Hz, 3N/PE Za dodatna pitanja ili dogovor termina za posetu, stojimo Vam na raspolaganju u svakom trenutku.

Stanje: polovno, broj mašine/vozila: 008388, Radni opseg osa X: 3086 mm Radni opseg osa Y: 2185 mm Radna površina: nesting sto Snaga glavnog vretena: 15 kW Broj kontrolisanih osa: 4 ose Tsdpfx Aijyngzvsqsc Broj bušećih vretena: 18 Broj pozicija za alat: 20

Stanje: veoma dobro (polovno), Godina proizvodnje: 2008, polovno CNC obradno centar Proizvođač: IMA Model: BIMA 300 125/430 Godina proizvodnje: 2008 4-osni CNC obradni centar sa konzolnim stolom 8 naslona u X osi, ručno pomerivi, po konzoli 3 vakuumske čaše, vakuum pumpa 90 m³/h vakuum priključak za šablone LED prikaz za pozicije čašica Radni opseg X: 200 – 4300 mm Radni opseg Y: 0 – 1400 mm (glodanje/bušenje), Radni opseg Z: 12 – 125 mm (prolaz 150 mm) dodatni srednji red graničnika 14 vertikalnih bušačkih vretena + 6 horizontalnih horizontalna jedinica za bušenje i testeru za žljebljenje, zakretna za 90° glodačka glava 7,5 kW do 18.000 obrtaja/min sa C-osom, 360° interpolacija, cirkulaciono tečno hlađenje – automatski izmjenjivač alata za 18 alata na Y suportu Jedinca za lepljenje VT 100, 4-strano/okomito – zona okretanja 740 stepeni sa magacinom za 2 rola, automatsko dodavanje granulata Tsdpfey Nzw Nex Aiqsc Adapter agregati: – testera, fiksna 90° – 4-vretenasti krstasti nastavak Upravljanje ICOS open 231 sa TFT 17″ UPS ImaWop 10.0, uključujući MDE i softver za proizvodne liste Zaštitna ograda sa desne strane i podne prostirke napred; azad: potrebna zidna montaža ili dodatno osiguranje

Stanje: polovno, broj mašine/vozila: 008205, Radni opseg osa X: 4250 mm Radni opseg osa Y: 1320 mm Radna površina: sa vakuumskim konzolnim nosačima Snaga glavnog vretena: 11 kW Broj kontrolisanih osa: 4 ose Tedpfxsx A Th Rj Aiqsc Broj bušačkih vretena: 31 Broj mesta za alat: 22

Stanje: polovno, broj mašine/vozila: 008169, Radni opseg osa X: 4500 mm Radni opseg osa Y: 1550 mm Tsdpfxjxaud Is Aiqsc Radna površina: sa vakuum konzolnim podupiračima Snaga glavnog vretena: 12 kW Broj kontrolisanih osa: 4 ose Broj bušnih vretena: 31 Broj pozicija za alat: 22

Stanje: polovno, Godina proizvodnje: 2009, Homag BOF 211 VENTURE 16L Godina proizvodnje 2009, mašina sa 5 osa. Tjdezpf Trjpfx Aiqoc

Stanje: polovno, broj mašine/vozila: 008355, Radni opseg osa X: 3600 mm Tjdpsygr Urefx Aiqoc Radni opseg osa Y: 2120 mm Radna površina: nesting sto Snaga glavnog vretena: 13 kW Broj kontrolisanih osa: 5 osa Broj bušačkih vretena: 18 Broj alata: 16
