Brzina honovanje mašina

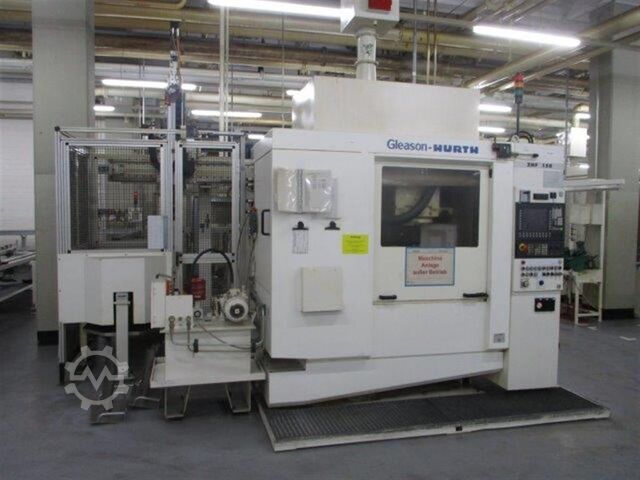

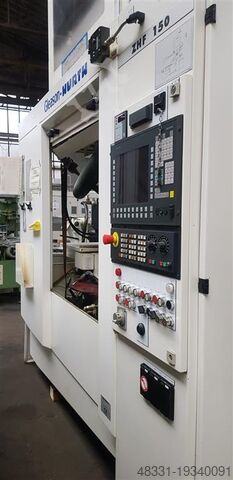

GLEASON-HURTH ZHF 150

Tehnički detalji:

Prečnik radnog predmeta: 63.5 mm,
Širina centra: 350 mm
honovanje dužina mak .: mm,
Ukupna potrebna snaga: kV
Težina mašine cca.: 6 t
Pribl. zahtev za prostorom: 2.70k2.30k2.60 m

Tehnički podaci G0504

Radna soba
Dužina stezne površine mm, 1550
Broj T-slotova mm, 2
Širina T-slotova mm, 18
Udaljenost T-slotova mm, 180
Visina vrha (konjić) mm, 350
Okretni opseg fine glave točkova (U-osa) stepen +30 / -30
Međuosovinsko rastojanje - konjić / fino točak min. / maks. mm, 120/225
Ulazna finoća (sve NC ose) mm / stepen 0.001

Prevoz isporuke
Opseg kretanja (= kretanje Z-osa) mm 105
Ulazna finoća mm,

Alatka
Spoljni prečnik min./maks. mm, 225/275
Prečnik otvora mm, 160
širina mm, 60

radni predmet
Spoljni prečnik min./maks. mm, 40-150
Modul min./maks. mm, 1.25-4.0
Širina zuba maks. mm, 45

Teћinu
Težina mašine cca. kg 5500

Hlađenje lubrikant preporuka, vidi chap. 8
Hidraulična tečnost HLP D 46 cca. ITR 100
Brzine i feedovi
Brzina alata (beskonačno podesiva) mak. 1/min 2000
Stope hranjenja
Psdpfx Aewrh H Nefnegn
Brzo kretanje / dovod Z pravac do m / min 2
Ks-pravac do m / min 2
U-pravac do m / min 2
V-pravac do m / min 2
C3 pravac maks. stepeni / sec 12

Električna oprema
Radni napon V 400
Kontrolni napon / svetlosni napon V DC / AC 24/230
Frekvencija Hz 50
Zahtev za napajanje cca. kVA 27
Ako se električna instalacija mora izvesti u skladu sa uputstvima kupca, primenjuju se samo informacije u električnoj dokumentaciji.
Podaci o motoru
Servo pogoni: Nm 1/min
alat disk C1 27.0 3000
radni predmet disk C2 27.0 3000
Ks-osa 20.0 3000
Z-osa 20.0 3000
U-osa 6.0 3000
Vertikalni portalni (V1 osa) 6.0 3000
Horizontalni portal (U1 osa)
hvataljka osa rotacije C3 5.0 3000
Punjenje klizač (Ks1 osa) 5.0 3000
Trofazni motori: KV 1 / min
Hidraulični motor 1.5 1410
Automatsko podmazivanje 0.07 2700
rashladne tečnosti pumpe 4 2840

Hidraulične opreme
Protok Itr/min 21
Sistem pritiska bar 50
Pritisak stezanja za: Glava maks. bar 35
Konjić min./maks. bar 20

Dostupno samo kada je to potrebno.
Nije nužno moguće postići sve granične vrednosti u isto vreme.

Ako se nekoliko maksimalnih vrednosti spoji u zadatku obrade, ograničenja performansi se moraju očekivati!
Navedene konstrukcije, dimenzije i težine podložne su promjenama

*
