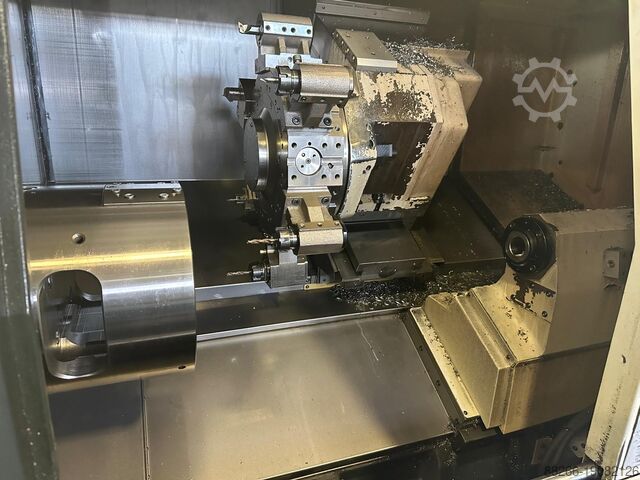

CNC lathe

BIGLIA B658 Y

CNC Fanuc 18i - T

RADNI OPSEG
Maks. prečnika. izvodljiv od bara: mm, 80
Maks. prečnika. izvodljiv za oporavak: mm, 410
Maks. obradiva dužina: 670 mm
Maks. prečnik rotacije: 600 mm

GLAVNO VRETENO
Maksimalna brzina rotacije: 3.500 o / min
Vreteno nos: ASA 8 "
vreteno otvor: mm, 91
Imajući unutrašnji prečnik: mm, 140
Snaga motora: kV 22
Obrtni moment motora: Nm 539

KONJIĆ
Konus konjića: CM 5 sa smanjenjem CM4
Automatsko pozicioniranje B ose: 660 mm
Brza B-osa: 15 m / min

KUPOLA
Broj pozicija: N° 12
Drška alata za spoljašnju/unutrašnjost: mm 20 x 20 – 25 x 25 – Ø32-40-50
Vreme rotacije (1 poz): 0.15 sec

ŽIVI ALATI
Broj pozicija: N° 12
Maksimalna brzina rotacije: 4.000 o / min
Snaga motora: kV 3.7
obrtni moment motora: Nm 70

C-OSA
Minimalna programabilna vrednost: 0.001 °
Mak. brza brzina: 100 rpm

KECA
Ks-osa putovanje: 255 mm
Z osa putovanje: 670 mm
Dodewhm Rropfx Aaascn
Hod Y-ose: mm 110 (+ 60 / – 50)
Rapid Ks-osa: 20 m / min
Brza Z-osa: 24 m / min
Brza I-osa: 7,5 m / min

HLAĐENJE
Kapacitet rezervoara: l 250
Protok pumpe: 120 l / min
Snaga motora pumpe: kV 0.75

DIMENZIJE – TEŽINA
Ukupne dimenzije sa transporterom čipova: mm 4.450 k 1.900 k 2.100 h
Visina vretena centar: mm, 1.060
Težina sa čip transportera: Kg 6.300

Mašinska oprema:
• Samocentrirajući Autoblock hidrodivider tip AKSN 315 mm
• Razni motorizovani držači alata (radijalni i aksijalni)
• Priručnici za upotrebu i održavanje i CE izjava o usaglašenosti

Godina izgradnje: 2013

Reklama je automatski prevedena i došlo je do nekih grešaka prilikom prevoda.
